Unordered Hypergraphs
Unordered Hypergraphs
Max Piskunov : 9a28d3dec6dc8d0699ef9a16a2145b5ae79faf3d
Documents [aka Source Code]
Documents [aka Source Code]
Dependencies
Dependencies
In[]:=
getResourceFunction[filename_]:=NotebookEvaluate[FileNameJoin[filename],EvaluationElements"InitializationCell"]
In[]:=
If[$UserName==="sw","NO!",getResourceFunction[FileNameJoin[{$Dropbox,"Physics/CodeDevelopment/FunctionRepositorySources",#<>".nb"}]]&/@{"ParallelMapMonitored","EnumerateHypergraphs","EnumerateWolframModelRules"}];
Data
Data
In[]:=
allUnorderedHypergraphEvolutionsPlots[{{1,3}}{{3,3}},5]=Import[FileNameJoin[{$Dropbox,"Physics/Data/2020/UnorderedHypergraphs-01/allUnorderedHypergraphEvolutionsPlots-13-33-5.wxf"}]];
Utilities
Utilities
In[]:=
allSignatureInstances[enumerate_,canonicalize_][signature_]:=Union[ParallelMapMonitored[canonicalize,enumerate[signature],"Label""signature instances enumeration"]]
In[]:=
canonicalizeVertexNames[sort_][edges_]:=With[{vertices=vertexList@edges},First@MinimalBy[sort[edges/.Thread[vertices#]]&/@Permutations@vertices,#&,1]]
Enumeration of Hypergraphs
Enumeration of Hypergraphs
In[]:=
vertexList[edges_List]:=Union@Catenate@edges
In[]:=
canonicalUnorderedHypergraph=canonicalizeVertexNames[Sort[Sort/@#]&];
In[]:=
allUnorderedHypergraphs=allSignatureInstances[EnumerateHypergraphs[#,"Monitored""ordered hypergraphs enumeration"]&,canonicalUnorderedHypergraph];
In[]:=
allUnorderedHypergraphs=allSignatureInstances[EnumerateHypergraphs[#]&,canonicalUnorderedHypergraph];
Enumeration of Rules
Enumeration of Rules
In[]:=
vertexList[in_out_]:=Union@Catenate[vertexList/@{in,out}]
In[]:=
canonicalUnorderedHypergraphRule=canonicalizeVertexNames[Sort/@Map[Sort,#,{2}]&];
In[]:=
allUnorderedHypergraphRules=allSignatureInstances[EnumerateWolframModelRules[#,"Monitored""ordered rules enumeration"]&,canonicalUnorderedHypergraphRule];
In[]:=
allUnorderedHypergraphRules=allSignatureInstances[EnumerateWolframModelRules[#]&,canonicalUnorderedHypergraphRule];
Translation
Translation
In[]:=
unorderedToOrderedHypergraph[edges_]:=Catenate@MapIndexed[Thread[{e[#2〚1〛],#}]&,edges]
In[]:=
unorderedToOrderedHypergraphRule[rule_]:=unorderedToOrderedHypergraph/@rule
In[]:=
orderedToUnorderedHypergraph[edges_]:=With[{graph=Graph[DirectedEdge@@@edges]},Function[edgeVertex,SelectFirst[#=!=edgeVertex&]/@List@@@IncidenceList[graph,edgeVertex]]/@VertexList[graph]〚First/@Position[VertexInDegree[graph],0]〛]
Plotting
Plotting
In[]:=
$hyperedgePattern={_,_,_..};
In[]:=
unorderedHypergraphPlot[edges_,opts:OptionsPattern[]]:=WolframModelPlotedges,opts,"ArrowheadLength"0,EdgeStyle<|$hyperedgePatternTransparent|>,"EdgePolygonStyle"<|$hyperedgePatternDirective,Opacity[0.1],EdgeFormDirective,Opacity[0.7]|>
Exploration
Exploration
In[]:=
initialUnorderedHypergraphSelfLoop[rule_]:=unorderedToOrderedHypergraph@WolframModel[rule,Automatic]@0
In[]:=
allUnorderedHypergraphEvolutionsPlots[signature_,steps_]:=ParallelMapMonitored[Function[rule,Labeled[unorderedHypergraphPlot@orderedToUnorderedHypergraph@(WolframModel[#,initialUnorderedHypergraphSelfLoop@rule,steps,"FinalState"]&)@unorderedToOrderedHypergraphRule@rule,rule]],allUnorderedHypergraphRules@signature,"Label""evolution & plotting"]
In[]:=
unorderedHypergraphEvolutionStatesPlots[rule_,steps_]:=unorderedHypergraphPlot/@orderedToUnorderedHypergraph/@WolframModel[unorderedToOrderedHypergraphRule[rule],initialUnorderedHypergraphSelfLoop@rule,steps,"StatesList"]
In[]:=
labelToTooltippedIcon[Labeled[plot_,label_]]:=Tooltip[Show[plot,ImageSizeTiny],label]
Hypergraph Enumeration
Hypergraph Enumeration
2-edges
2-edges
In[]:=
unorderedHypergraphPlot/@allUnorderedHypergraphs[{{1,2}}]
Out[]=
,
In[]:=
unorderedHypergraphPlot/@allUnorderedHypergraphs[{{2,2}}]
Out[]=
In[]:=

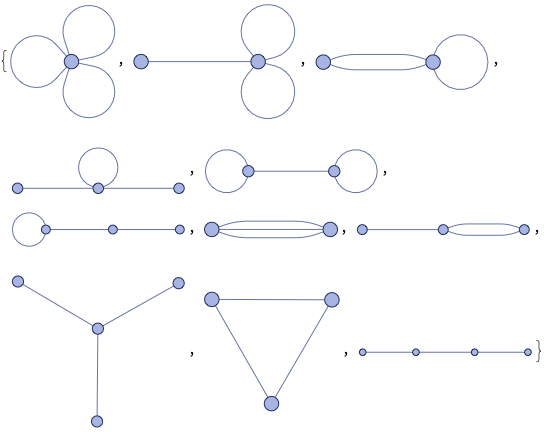

unorderedHypergraphPlot/@allUnorderedHypergraphs[{{3,2}}]
Out[]=
In[]:=

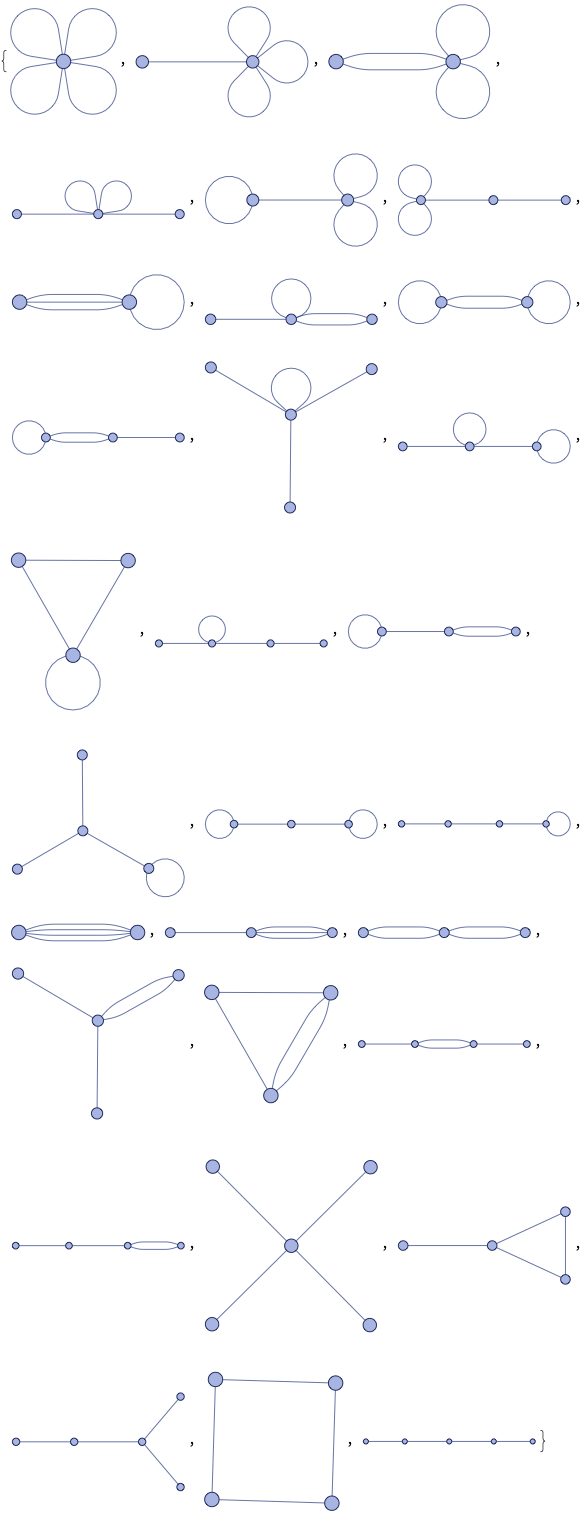

unorderedHypergraphPlot/@allUnorderedHypergraphs[{{4,2}}]
Out[]=
3-edges
3-edges
4-edges
4-edges
Rule Enumeration
Rule Enumeration
{{1, 2}} {{2, 2}}
{{1, 2}} {{2, 2}}
{{1, 2}} {{3, 2}}
{{1, 2}} {{3, 2}}
{{1, 3}} {{2, 3}}
{{1, 3}} {{2, 3}}
{{1, 3}} {{2, 3}}: Examples
{{1, 3}} {{2, 3}}: Examples
{{1, 3}} {{3, 3}}
{{1, 3}} {{3, 3}}
{{1, 3}} {{3, 3}}: Examples
{{1, 3}} {{3, 3}}: Examples
Does not break free from the original vertex because {1, 1, 1} {1, 3, 3} = {3, 3, 1} {1, 4, 4} = {4, 4, 1} {1, 5, 5} = {5, 5, 1} …
