par Ed Pegg
BandWeaver est une fonction de ressource qui renvoie des bandes polygonales dont la largeur est deux fois supérieure à la moitié de la largeur donnée pour un tissage par-dessus/par-dessous de polylignes qui se croisent. Voici la page de documentation de la fonction : https://resources.wolframcloud.com/FunctionRepository/resources/BandWeaver/
Exemples
Exemples
Transformons une polyligne en bandes tissées :
In[]:=
polyline={{0,0},{6,0},{6,9},{3,9},{3,3},{9,3},{9,6},{0,6},{0,0}};bands=[polyline,1]
Out[]=
Polygon,Polygon,Polygon
Regardons la ligne polygonale et les bandes de polygones générées :
In[]:=
Row[Flatten[Join[{Graphics[{Line[polyline]}],Graphics[#]&/@bands[[1]]}]]]
Out[]=
Regardons la bande tissée complète :
In[]:=
Graphics[{EdgeForm[{Black,Thick}],Cyan,bands}]
Out[]=

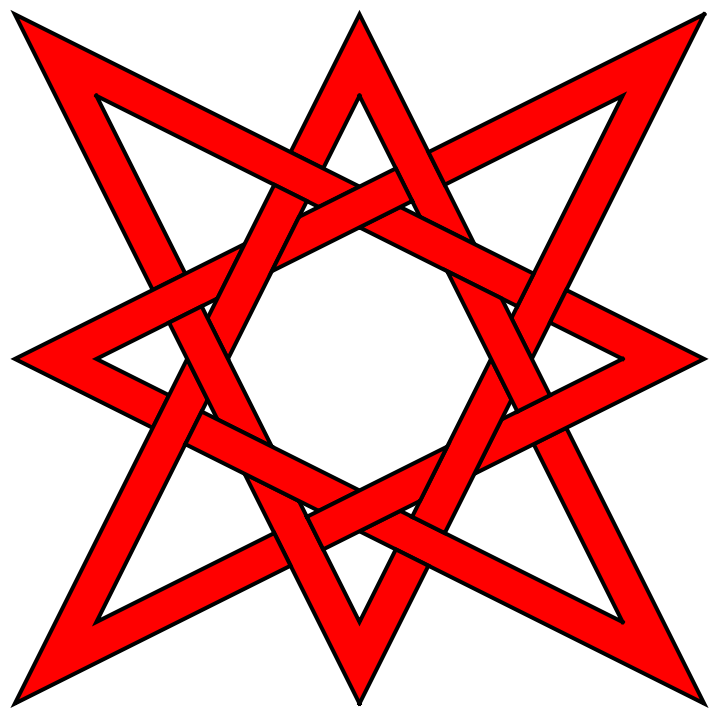

Affichons les déplacements du cavalier (knight) :
In[]:=
knight={{0,0},{1,2},{2,0},{0,1},{2,2},{1,0},{0,2},{2,1},{0,0}};GraphicsEdgeForm[{Black,Thick}],Red,[knight,.06]
Out[]=
L’épaisseur possible de la bande est limitée, la plupart du temps :
In[]:=
polyline={{0,1},{2,0},{1,1},{3,2},{2,3},{1,2},{3,1},{1,0},{2,1},{0,2},{1,3},{2,2},{0,1}};GraphicsEdgeForm[{Black,Thick}],Green,[polyline,.05]
Out[]=
In[]:=
GraphicsEdgeForm[{Black,Thick}],Green,[{{0,0},{0,1},{1,1},{1,0}},.1]
Out[]=
Une seule auto-intersection suffit :
In[]:=
GraphicsEdgeForm[{Black,Thick}],Green,[{{0,0},{0,1},{1,0},{1,1}},.1]
Out[]=
In[]:=

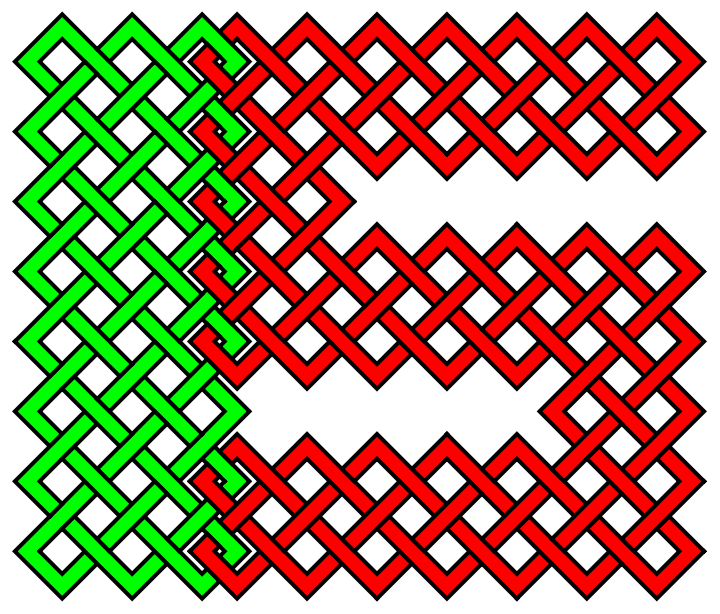

pts1=;pts5=;
In[]:=
bands=[{pts1,pts5},.25];Graphics[{EdgeForm[{Black,Thick}],Green,bands[[1]],Red,bands[[2]]}]
Out[]=
Portée
Portée
Applications
Applications
Problèmes possibles
Problèmes possibles
Une seule auto-intersection suffit :
Exemples ingénieux
Exemples ingénieux
Tissons ensemble deux étoiles à 9 branches :
