Recoveries vs. pressure ratio with different polymer membranes​
​Authors: Housam Binous and Ahmed Bellagi

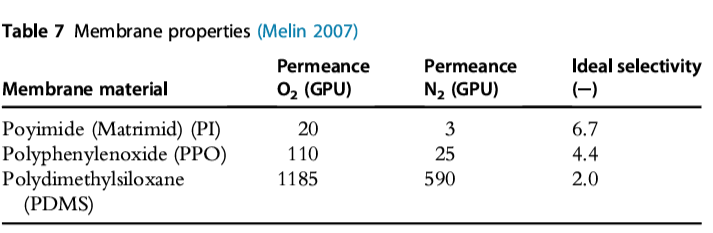

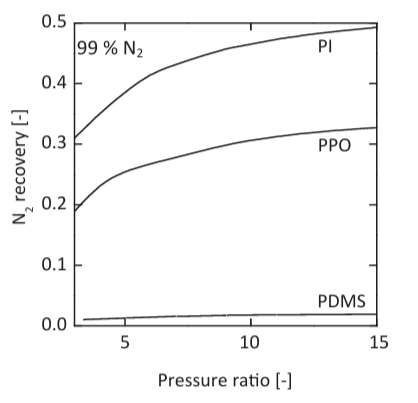

Recovery increases with an increasing pressure ratio between the feed and the permeate as shown in Figure 7b of Ref.1 for different polymer membranes (see Table 7 of Ref. 1 ) and for nitrogen purity equal to 99 mole %. ​​
​​​
​​Here, we assume counter-current flow pattern in order to reproduce Fig. 7b of Ref. 1. To do so, we apply the methoglogy described in Ref. 2. ​​References : [1] T. Harlacher and M. Wessling, Gas–Gas Separation by Membranes, Chapter Thirteen, Progress in Filtration and Separation, Editor: Steve Tarleton, Elsevier, 2015, pp. 557-584.​[2] H . Binous, U . Zahid and A . Bellagi, Modeling for Multi-component Gas Permeation with Orthogonal Collocation and Arc-Length Continuation, Chemistry Africa (2024) . https://doi.org/10.1007/s42250-024-01167-y
