Carta Psicrométrica (Portuguese)

​
Esta Demonstração de uma carta psicrométrica calcula a umidade relativa UR[%], umidade absoluta UA[kg água/kg ar seco], temperatura de bulbo seco TBS[ºC] e volume específico VS[m³/kg ar seco] para diferentes pares de temperature e umidade absoluta com uma pressão de 101,325kPa.

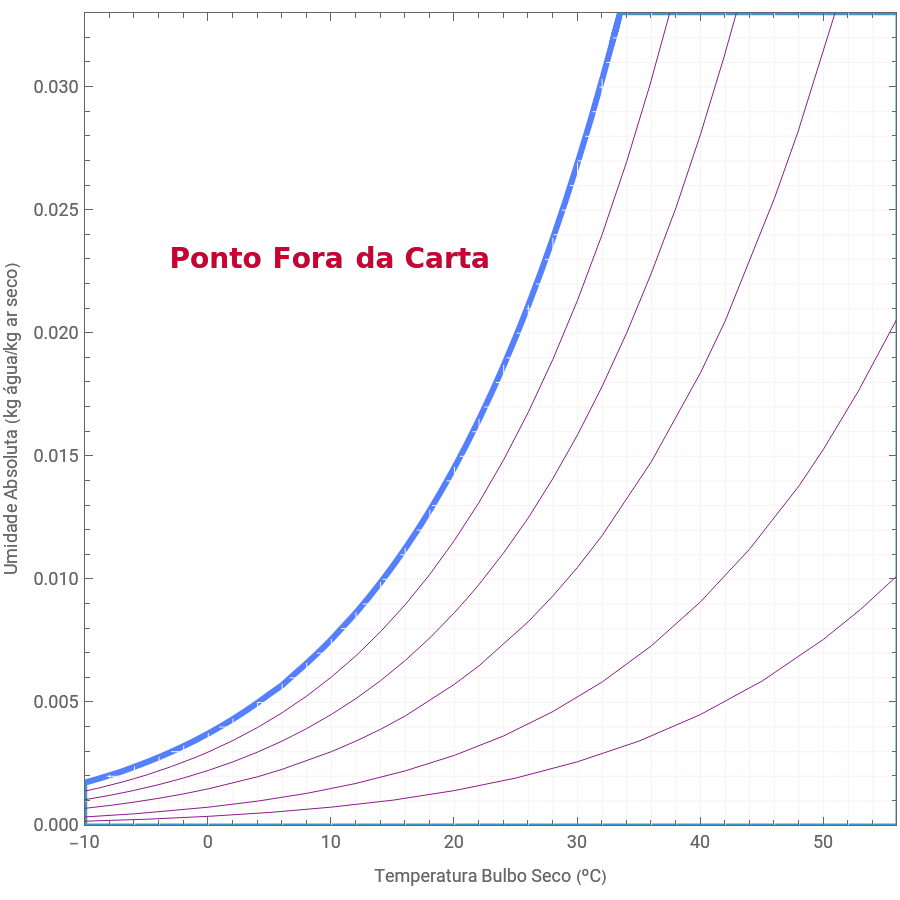

Você pode arrastar o localizador para ver os valores em pontos na linha de saturação e em pontos com umidade relativa menores que 100%. A linha azul representa o ar saturado; as linhas roxas são as linhas de umidade relativa igual a 80%, 60%, 40%, 20% e 10%.
As equações utilizadas para simular esta carta psicrométrica são:
UR=
100×101325UA
(0.22+UA)exp0.43-
834.27
TBS+273.15
-5.17log(TBS+273.15)
,
VS=
287.05
101325
(TBS+273.15)(1+1.6078UA)
.

Details

As propriedades psicrométricas são relevantes nos processos psicrométricos de climatização, refrigeração, resfriamento e congelamento, umidificação e desumidificação do ar, secagem e desidratação de produtos úmidos, como também em controle ambiental e em meteorologia. As variáveis mais comuns nestes processos são: temperaturas de bulbo seco e bulbo úmido, umidade relativa, umidade absoluta, pressão de vapor, volume específico, entalpia específica, calor sensível e temperatura do ponto de orvalho.
O uso das cartas psicrométricas requer habilidade por parte do usuário, o que restringe sua utilização. Assim, a aplicação da modelagem matemática das equações e conseqüente simulação computacional das cartas psicrométricas simplificam o seu uso significamente, extinguindo os erros de leitura.
